アルミニウム合金ダイカストのカスタム製品

ホームペーじ >  製品 >  アルミニウム合金ダイカストのカスタム製品

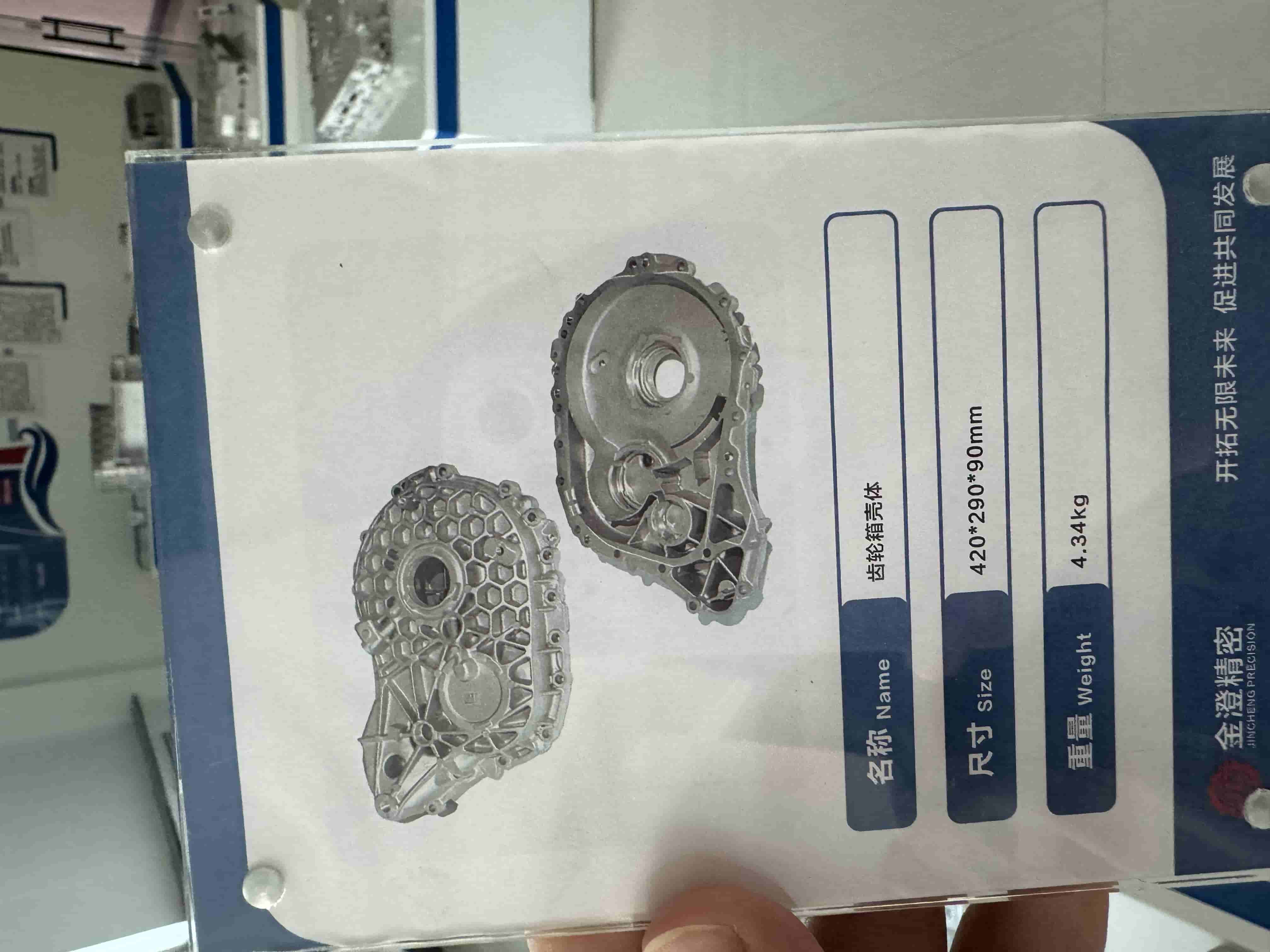

アルミニウムダイキャスト自動車用ギアボックスハウジングのカスタマイズ


アルミニウムダイキャストの自動車トランスミッションケースは、設計と生産プロセスで考慮すべき多くの詳細があり、それらは直接その性能や耐久性に影響を与えます。

1. 材料選定:

1アルミニウム合金の組成: 常に使用されるアルミニウム合金にはADC12が含まれます A380 A383など、優れた機械的特性と鋳造性を持つ材料です。合金の組成は、殻の強度、硬度、および耐食性に影響します。

2合金処理: 老化などの熱処理が必要とされ、アルミニウム合金の強度と硬度を向上させるために使用されます。
2. ダイカストプロセス:

1ダイ設計: 精密なダイ設計は、アルミニウム合金のダイカスト製品の品質にとって重要です。金型は高温と高圧に耐えられるだけでなく、鋳造物の精度と表面仕上げを確保する必要があります。

2鋳造プロセス制御: これは、溶融アルミニウム合金の温度制御、射出速度および圧力の制御などを含み、鋳造物が緻密で気孔がないことを保証します。
3. 構造設計:

1強度と剛性: ケース設計では、作動中のトランスミッションにかかる機械的負荷を考慮する必要があるため、適切なリブや補強エリアを設計する必要があります。

2放熱設計: アルミニウム合金は優れた熱伝導性を持つが、設計上はヒートシンクや通気孔の配置を考慮し、高温で動作する際の効果的な熱放散を確保する必要がある。
4. 信頼性 表面処理:

1防腐処理: アルミニウム合金の表面は、耐食性と耐磨耗性を向上させるために陽極酸化処理されることが多い。

2塗装: 外観と耐久性を向上させるために、スプレー塗装やその他の表面処理が時々施される。
5. 精度要件:

1寸法精度: 圧力鋳造部品には、トランスミッションの部品が正確に組み合わされるよう高い精度が必要である。寸法公差の管理は、組立および動作性能にとって重要である。

2表面仕上げ: 平滑な表面は摩擦と摩耗を減らし、部品の耐用年数を向上させる。

6. 後工程処理:

1切削加工: 一部の圧力鋳造部品は、最終組立要件を満たすために鋳造後に穴あけ、切断、トリミングなどの加工を必要とする。

2品質検査: これは、非破壊検査(例えばX線検査)や機械的特性試験を含み、各鋳造品が設計要件と安全基準を満たしていることを確認します。
これらの詳細を慎重に設計し、管理することで、アルミニウムダイカストのトランスミッションケースが自動車応用で良好に動作し、信頼性の高い性能と長寿命を提供することを保証できます。

  • 紹介
  • その他の製品
紹介




なぜ私たちを選ぶのか

Aluminum die-casting automotive gearbox housing customization manufacture

金型カスタマイズの紹介

24年の経験を持つアルミニウム合金ダイカスト金型カスタマイズメーカーとして、私たちは完璧な
カスタマイズプロセスを持っています。お客様は図面と工程要件を提供するだけで、すべてのアルミニウム合金ダイカスト金型を私たちの工場でカスタマイズすることができます。
鋳造金型が作製可能です。

製造技術

  • Aluminum die-casting automotive gearbox housing customization manufacture
    3Dモデリングと金型流れ解析

    お客様が図面を提供し、弊社の専門モデリングエンジニアがその図面に基づいて3Dモデリングを行います。モデリングが完了後、金型流れ解析を行い、金型に問題がないか確認します。金型が正しいことを確認した後、金型の生産に進みます。

  • Aluminum die-casting automotive gearbox housing customization details
    ワイヤーカット技術

    これは特に高精度および複雑な形状の金型部品加工において、金型製作で重要な役割を果たします。主な役割は高精度加工です:ワイヤーカット機は非常に高い加工精度を提供でき、複雑な型腔、刃、精密金型の細かい特徴、例えばパンチ金型、精密穴、不規則な縁などを作製するために適しています。

  • Aluminum die-casting automotive gearbox housing customization manufacture
    電気放電加工技術

    非接触金属材料加工用の高精度機器で、電気放電の原理を使用しています。主な役割は金型製造プロセスにおいて、金型鋼や他の難加工金属材料を精密成形加工することであり、特に複雑な形状や高硬度素材の型腔、穴、微細構造加工に適しています。

  • Aluminum die-casting automotive gearbox housing customization factory
    研削盤

    ワークピースの表面の高精度研磨に主に使用され、必要な平面度、仕上げ、寸法精度を達成します。

  • Aluminum die-casting automotive gearbox housing customization details
    垂直加工センター

    金型加工向けに効率的で高精度かつ高安定性のソリューションを提供し、金型製造業界における欠かせない高級加工設備です。

  • Aluminum die-casting automotive gearbox housing customization supplier
    金型ワークショップ

    厳格な生産プロセスを経て金型製造が完了し、その後金型の品質検査を行い、製造された金型の品質を保証します。



会社概要

  • Aluminum die-casting automotive gearbox housing customization details
    会社の規模

    伝統的な自動車、新エネルギー車両通信、太陽光発電・蓄電、インバーター、鉄道交通、医療航空、一般産業部品のアルミニウム合金ダイカスト、金型製造および精密加工に特化しています。

  • Aluminum die-casting automotive gearbox housing customization supplier
    工場紹介

    会社の総資産規模は10億元を超過し、敷地面積は約20万平方メートル、工場面積は18万平方メートルで、研究開発と生産を一体化したハイテク企業です。



ダイカストプロセス

  • Aluminum die-casting automotive gearbox housing customization details
    原材料の溶融

    炉でのアルミニウム合金の溶融。

  • Aluminum die-casting automotive gearbox housing customization details
    4000Tダイカスト機

    4000Tダイカスト作業中

  • Aluminum die-casting automotive gearbox housing customization manufacture
    ダイキャストモールド

    ダイカスト機械における金型の準備

  • Aluminum die-casting automotive gearbox housing customization details
    ロボットアームによる抽出

    ロボットアーム抽出製品

  • Aluminum die-casting automotive gearbox housing customization supplier
    製品の研磨

    熟練労働者の製品研磨

  • Aluminum die-casting automotive gearbox housing customization manufacture

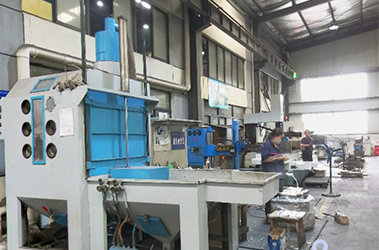

    サンドブラスト機

    作業を実施し、製品を統合するためのサンドブラスト機

  • Aluminum die-casting automotive gearbox housing customization supplier
    ラボテスト

    製品品質のラボテスト。製品成分のテスト

  • Aluminum die-casting automotive gearbox housing customization manufacture
    座標検査

    製品寸法の座標検査

  • Aluminum die-casting automotive gearbox housing customization factory

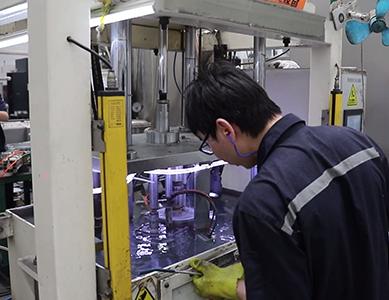

    浸透装置

    製品の気密性をテストするための浸漬装置

  • Aluminum die-casting automotive gearbox housing customization details
    気密性水試験

    製品の気密性を検出するための気密性水試験

  • Aluminum die-casting automotive gearbox housing customization supplier
    気密性空気試験

    気密性試験は製品の気密性を検出します

  • Aluminum die-casting automotive gearbox housing customization details
    超音波洗浄

    製品表面の清潔さを保つための超音波洗浄



私たちの強み

1. 技術的な優位性 1. ダイカスト業界の専門家が20人以上、金型専門エンジニアが80人以上います;
2. 3D設計、金型流れ解析、金型製造、ダイカスト工程解析(カスタマイズサービス)
2. 品質監視の優位性 1. 10人以上の品質エンジニア、専門の品質管理チーム;
2. 試験設備の数は10台;
3. 認証:ISO9001:2008 国際品質認証システム;ISO14001:2004 システム認証;ISO/TS16949:2002 自動車産業品質システム認証;
3. モールド製造の利点 1. 型設計エンジニア、PRO-E、VG などのソフトウェアを使用可能;
2. 最新鋭の設備、HAAS加工センター、龙门CNCなど、49台以上の設備を保有し、年間300セットのダイカストモールドの生産能力;
3. 顧客向けにモールドを設計できます(カスタマイズサービス提供)
4. ダイカスト製造の利点 1. 57基の生産ライン、年間5万トンのアルミニウム合金ダイカスト部品の生産能力;
2. 智能化された生産レベル:自動トマ機、自動スプレー機、自動ピックアップ機、自動コンベアベルト、高圧ポイント冷却機、切断成形設備;
3. 柔軟な製品設計、生産ソリューションを提供し、小ロット生産の条件を整備
5. マシンプラス
製造の優位性
1. CNC加工機が600台以上、水平加工センターが60台以上あります;
2. CNC加工プログラミングエンジニア30名、30人のプロジェクトエンジニアおよび技術者;
6. 表面処理
技術の利点
1. 独立したスプレー鍍金のサポート企業;
2. 十万クラスの無塵スプレー作業場、3本のスプレーライン、12本の輸入静電スプレー銃、4本の自動メッキ生産ライン、2本の前処理生産ライン;
3. 完備されたスプレーと電気めっき試験設備;
7. 補完施設 1. クリーンルーム:1000平方メートルのGP12クリーンルーム;
2. 製品監視ステーション;
3. 気密性試験装置;
4. 浸透装置;
5. 製品自動洗浄機;
